Cảm biến tiệm cận cảm ứng là một phần tử có kích thước nhỏ trong hệ thống tự động hóa, nhưng lại tác động trực tiếp đến độ ổn định và độ chính xác của toàn bộ dây chuyền. Trong thực tế thiết kế, rất nhiều anh em nhiều lúc lựa chọn chỉ dựa trên kinh nghiệm hoặc các thông số cơ bản như điện áp và kích thước ren, mà chưa phân tích đầy đủ nguyên lý hoạt động và điều kiện ứng dụng cụ thể.
Để đảm bảo hệ thống vận hành tin cậy, quá trình lựa chọn cần được thực hiện theo một phương pháp có hệ thống: hiểu rõ bản chất hoạt động của cảm biến, biết cách tra cứu và cấu hình trên nền tảng kỹ thuật của nhà sản xuất, đồng thời đánh giá các tiêu chí quan trọng như khoảng cách phát hiện, kích thước cơ khí, độ nhạy, môi trường lắp đặt và yếu tố chi phí.
Phần dưới đây mình sẽ lần lượt trình bày nguyên lý hoạt động của cảm biến tiệm cận cảm ứng, hướng dẫn anh em cách lựa chọn cảm biến dựa trên website hãng mà mình hay dùng và phân tích các tiêu chí kỹ thuật cần xem xét khi đưa vào thiết kế.
1. Nguyên lý hoạt động của cảm biến tiệm cận cảm ứng
Để đánh giá chính xác hiệu suất và phạm vi ứng dụng của cảm biến tiệm cận cảm ứng, việc nắm được nguyên lý hoạt động là bước đầu tiên và quan trọng nhất.

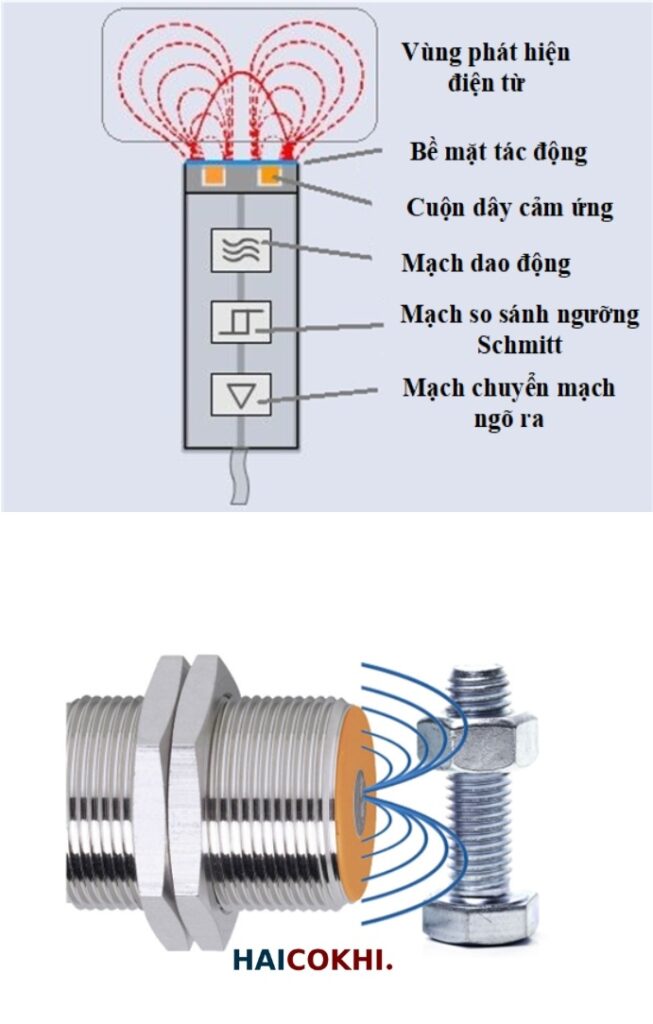

Cảm biến tiệm cận cảm ứng hoạt động dựa trên hiện tượng dòng điện xoáy (eddy current). Bên trong cảm biến là một mạch dao động gồm cuộn dây và tụ điện, tạo ra dao động ở một tần số cố định. Dao động này sinh ra trường điện từ tại bề mặt cảm biến. Khi một vật kim loại đi vào vùng tác động, trường điện từ sẽ cảm ứng các dòng điện xoáy bên trong vật. Do kim loại có điện trở, các dòng điện xoáy này làm tiêu hao năng lượng, khiến biên độ dao động của mạch giảm xuống. Khi biên độ giảm đến mức ngưỡng đã được thiết lập, mạch so sánh bên trong cảm biến sẽ chuyển trạng thái và kích hoạt ngõ ra ON. Khi vật rời khỏi vùng phát hiện, dao động trở lại bình thường và tín hiệu đầu ra chuyển về OFF.
2. Hướng dẫn lựa chọn cảm biến tiệm cận cảm ứng
Sau khi mình đã nắm nguyên lý, bước tiếp theo là đi vào lựa chọn cụ thể. Thay vì chọn theo model quen thuộc, mình và anh em cần nhìn lại điều kiện thực tế của dây chuyền rồi quy đổi thành yêu cầu kỹ thuật rõ ràng.
Việc chọn cảm biến nên làm theo trình tự có hệ thống: từ đặc tính vật cần phát hiện đến cấu hình cơ khí, điện và môi trường làm việc.
Bước 1: Xác định vật cần phát hiện
Bước đầu tiên khi mình chọn cảm biến là phải xác định đúng vật liệu cần phát hiện. Vấn đề không chỉ là “có phải kim loại hay không”, mà là kim loại gì, vì mỗi loại sẽ gây suy hao mạch dao động khác nhau, từ đó làm thay đổi khoảng cách phát hiện thực tế.
Trong datasheet, khoảng cách danh định Sn luôn được công bố theo chuẩn thép mềm (Fe360) — tức là tấm thép carbon dày 1 mm, kích thước bằng đường kính mặt cảm biến. Đây chỉ là điều kiện chuẩn để anh em so sánh giữa các model.
Nhưng thực tế dây chuyền của mình có thể là inox, nhôm, đồng… Khi đó khoảng cách phát hiện sẽ không còn đúng bằng Sn nữa, và thường giảm so với thép mềm.
Vì vậy, Sn chỉ là giá trị tham chiếu. Khi thiết kế, mình bắt buộc phải tra correction factor của hãng để quy đổi ra đúng khoảng cách làm việc với vật liệu mà anh em đang xử lý.

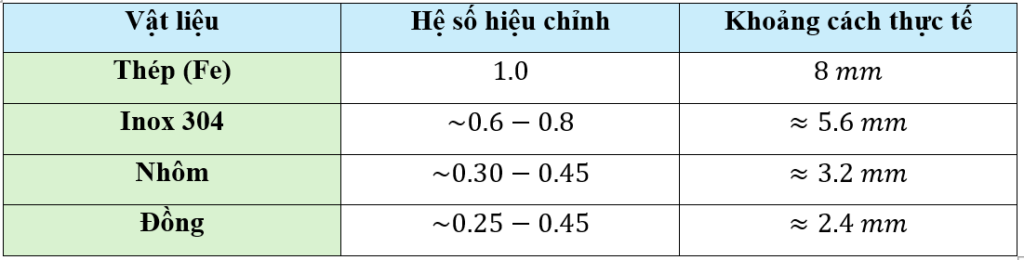

Ví dụ (gợi ý correction factor phổ biến — xem bảng dưới để ước lượng):
Bước 2: Tính khoảng cách làm việc an toàn
Một sai lầm phổ biến khi anh em thiết kế là lấy Sn trong datasheet làm luôn khoảng cách lắp đặt thực tế. Mình cần hiểu, Sn chỉ là giá trị danh định đo trong điều kiện chuẩn của hãng: thép mềm (Fe), 20–25°C, không rung, nguồn ổn định, lắp đúng tiêu chuẩn.
Thực tế dây chuyền của mình hiếm khi lý tưởng như vậy. Khoảng cách còn chịu ảnh hưởng bởi: sai số cảm biến (±10%), nhiệt độ (±10%), rung động, lệch tâm gá lắp và dung sai cơ khí.
Vì vậy nếu anh em thiết kế đúng bằng Sn thì hệ thống đang làm việc sát ngưỡng giới hạn.
Nguyên tắc mình thường áp dụng:
“ Khoảng cách làm việc chỉ nên nằm ở 70–80% Sn sau khi đã nhân hệ số vật liệu.”
Ví dụ:
Sn = 8 mm (theo thép)
Vật liệu inox hệ số 0.7 → 8 × 0.7 = 5.6 mm.
Lấy 75% vùng an toàn → 5.6 × 0.75 ≈ 4.2 mm.
Tức khoảng 4.0–4.5 mm mới là vùng làm việc ổn định cho anh em.
Trong tự động hóa, mục tiêu của mình không phải đạt khoảng cách lớn nhất, mà là đạt khoảng cách ổn định và bền vững theo thời gian.

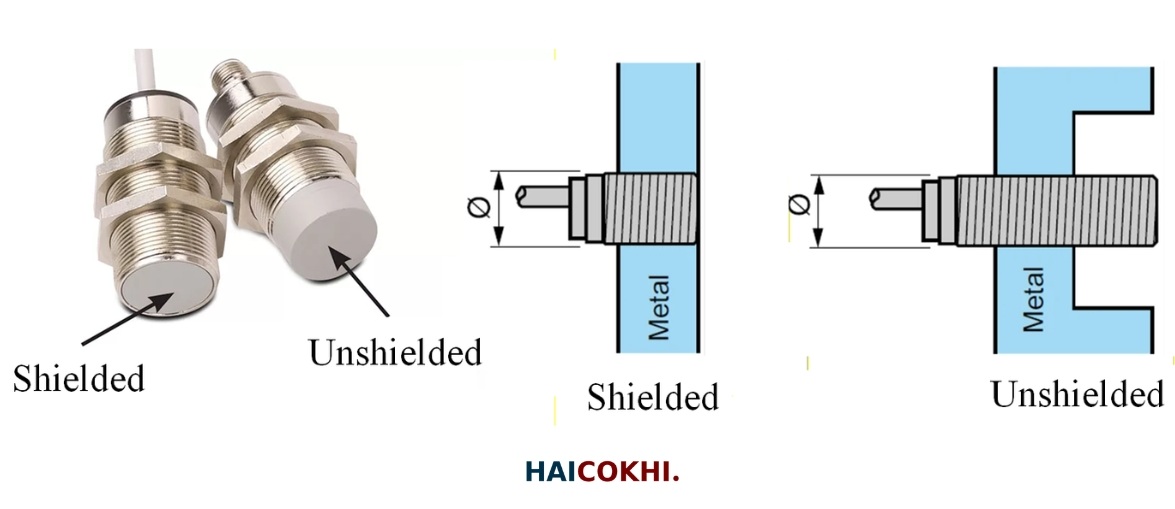

Bước 3: Chọn kiểu lắp đặt: Shielded hay Unshielded
Đây là phần nhiều anh em bỏ qua vì nghĩ chỉ khác nhau về khoảng cách.
- Shielded (flush): có vòng kim loại che xung quanh cuộn dây → trường từ tập trung phía trước → có thể lắp âm vào khung kim loại.
- Unshielded (non-flush): không có lớp che → trường từ lan rộng hơn → khoảng cách phát hiện xa hơn 30–50%.
Ví dụ cùng kích thước M12:
- Shielded: Sn = 4 mm
- Unshielded: Sn = 6 mm
Nhưng nếu lắp loại unshielded sát khung kim loại, khoảng cách sẽ giảm mạnh do từ trường bị ảnh hưởng.
Vì vậy mình phải xác định trước điều kiện lắp đặt cơ khí, rồi mới chọn cấu hình.
Bước 4: Lựa chọn kích thước ren và cấu trúc cơ khí
Kích thước ren không chỉ để “vừa lỗ khoan”.
Đường kính càng lớn → cuộn dây càng lớn → trường điện từ mạnh hơn → khoảng cách phát hiện lớn hơn.

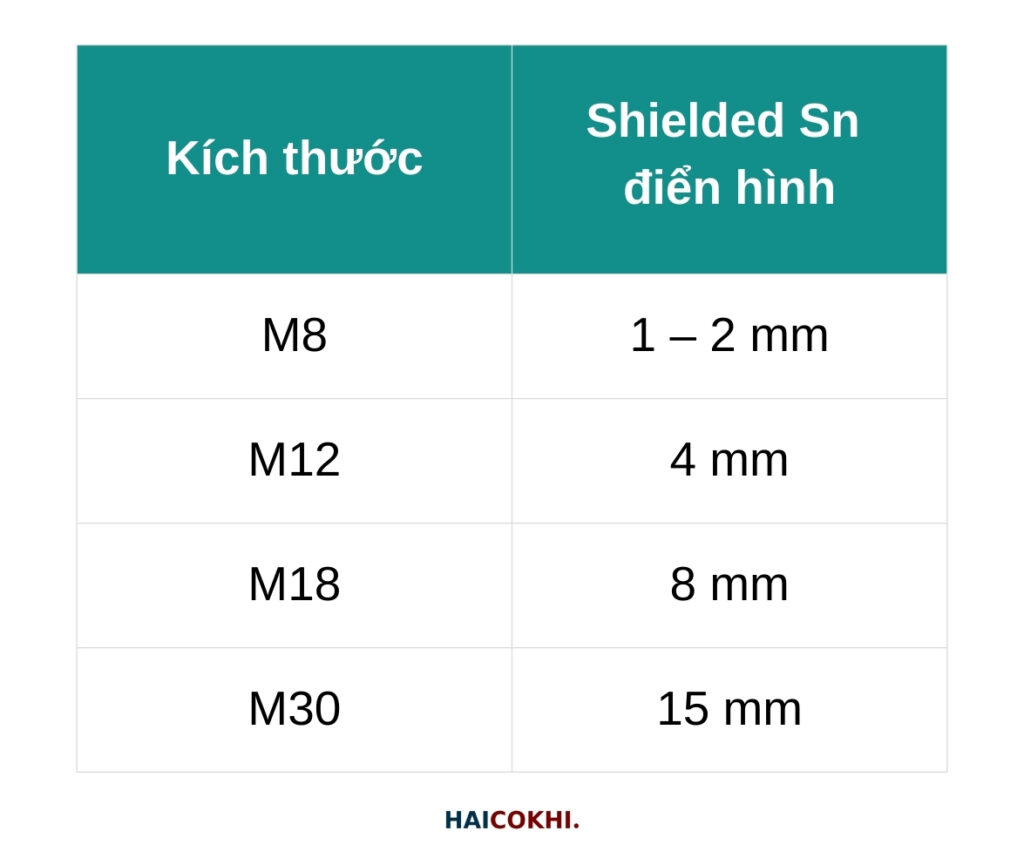

Ví dụ điển hình:
Tuy nhiên mình không nên chọn M30 chỉ để lấy 15 mm nếu không gian cơ khí hạn chế.
Cảm biến càng lớn thì:
- Gá lắp phức tạp hơn
- Tăng chi phí
- Tăng quán tính cơ khí
Việc lựa chọn phải cân bằng giữa khoảng cách cần thiết và điều kiện thiết kế.
Bước 5: Chọn ngõ ra phù hợp hệ điều khiển
Trước khi đặt hàng, mình phải kiểm tra:
- PLC đang dùng ngõ vào sink hay source?
- Chuẩn hệ thống là NPN hay PNP?
Chọn sai chuẩn sẽ dẫn đến tình trạng đấu dây đúng nhưng PLC không nhận tín hiệu.
Ngoài ra:
- NO (thường mở) → phổ biến trong điều khiển thông thường
- NC (thường đóng) → dùng khi yêu cầu phát hiện đứt dây hoặc cần mức an toàn cao hơn
Anh em làm hệ thống có tiêu chuẩn nội bộ thì nên thống nhất ngay từ đầu để tránh sai lệch khi bảo trì.
Bước 6: Đánh giá môi trường làm việc
Yếu tố môi trường không phải thông số phụ — nó quyết định cảm biến của mình có ổn định sau 6 tháng hay 1 năm vận hành hay không.
Khi chọn thiết bị, anh em cần nhìn đúng thực tế dây chuyền:
- Nhiệt độ có vượt ngưỡng danh định không
- Có dầu, nước, hóa chất bắn vào không
- Có bụi kim loại bám mặt cảm biến không
- Có nhiễu từ biến tần, motor công suất lớn không
Trong sản xuất, môi trường hiếm khi “đẹp” như datasheet. Vì vậy IP67 nên xem là mức tối thiểu; nếu có ngập nước hoặc rửa áp lực, mình nên cân nhắc IP68.
Hệ thống có thể chạy tốt lúc đầu, nhưng nếu chọn sai cấp bảo vệ, cảm biến sẽ nhanh chóng chập chờn và xuống cấp. Là kỹ sư, mình không chỉ cần hệ thống chạy được — mà phải chạy ổn định và bền vững theo thời gian.
Cuối cùng: Tra cứu model trên website hãng
Sau khi anh em đã xác định:
- Vật liệu
- Khoảng cách làm việc an toàn
- Kiểu lắp đặt
- Kích thước
- Ngõ ra
- Môi trường
Lúc này mới bắt đầu lọc model trên website hãng. Một số website hãng mà mình thường dùng để tra cứu:
- Autonics – https://www.autonics.com
- Omron – https://www.omron.com
- SICK – https://www.sick.com
- IFM Electronic – https://www.ifm.com
- Pepperl+Fuchs – https://www.pepperl-fuchs.com
Trình tự mình thường làm:
- Chọn dòng Inductive Proximity Sensor
- Lọc theo khoảng cách phát hiện
- Lọc theo kích thước ren
- Chọn PNP/NPN, NO/NC
- Kiểm tra cấp bảo vệ IP
- Tải datasheet để kiểm tra lại toàn bộ thông số
Không nên làm ngược lại: chọn model trước rồi ép thiết kế theo model.
Tóm lại: Việc lựa chọn cảm biến tiệm cận cảm ứng nên được thực hiện theo một quy trình rõ ràng: mình cần xác định đúng vật liệu cần phát hiện, tính toán khoảng cách làm việc an toàn, chọn cấu hình lắp đặt phù hợp và đánh giá đầy đủ điều kiện môi trường thực tế của dây chuyền.
Sn chỉ là giá trị danh định; khi đưa vào thiết kế, mình và anh em phải hiệu chỉnh theo vật liệu và luôn dành một vùng dự phòng an toàn. Thiết kế tốt không phải là khai thác tối đa thông số trên datasheet, mà là đảm bảo thiết bị vận hành ổn định và lặp lại chính xác trong thời gian dài.
Trong kỹ thuật, với mình, sự ổn định luôn quan trọng hơn con số lớn nhất trên datasheet.
